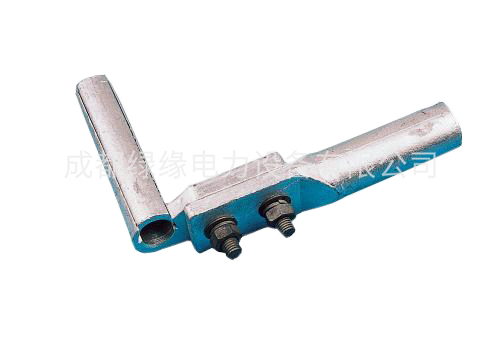

TY系列壓縮型T型線夾
一、產品介紹
TY系列壓縮型T型線夾是一種用于將支導線連接到干導線上的Ｔ型線夾，包括：Ｔ形基體，其橫部開干線槽，其縱部開支線孔，干線槽內壁和支線孔內壁均設置金屬襯，且兩金屬襯連成一體，基體縱部的上表面螺接支導線壓緊螺釘；干線槽封蓋，其與干線槽插接，其上表面螺接干導線壓緊螺釘；Ｔ形上蓋，其與Ｔ形基體扣合。連接時只需進行緊固螺釘?shù)暮?jiǎn)單工作，操作省時省力；支導線與干導線通過壓緊螺釘與金屬襯緊密接觸，且接觸面積大，故連接安全可靠。
二、產品用途
T型線夾主要用于架空電路線路或變電所，在母線的干線上以“T”形方式引下電流分支。分螺栓型和壓縮型兩類，對于小截面導線也可用并溝線夾或鉗壓橢圓接續管所謂T型連接。
特點：
a、線夾材質與所包裹物（絞線）完全一致，從而保證較強的耐腐蝕性。
b、T型線夾的特殊設計，避免了螺栓、螺母、墊圈和其它部件在安裝或運行其間丟失或損壞的可能，運行中有很高的可靠性。
c、線夾的安裝質量受安裝工人人為因素的影響小，安裝質量一致性好，且安裝過程不會損傷導線。
d、線夾的安裝簡便快捷，無需任何工具，現場由一人便可迅速徒手完成安裝
握力：滿足25%的絞線計算拉斷力。
三、使用須知
a、跟進導線的型號選擇合適的T型連接條，不同規格的T型連接條之間不可替代。
b、T型線夾為一次性產品，在承受全張力后，不得反復使用。
c、本產品只適用于經過培訓的技術人員安裝。
d、T型線夾在安裝前，應將導線進行徹底打磨，去除氧化層，同時在導線表面涂抹專用的導電脂。
e、本產品為精密裝置，為確保正確安裝，應儲存于包裝箱內，防止搬運過程中受到?jīng)_撞或重壓，以避免預絞絲變形。
f、在帶電線路或附近工作時，必須特別注意，防止電擊事故。
g、建議母線與引下線之間通過跳線連接實現電氣性能，T型連接條只承受張力。
TY系列壓縮型T型線夾參數及型號：
| 型號 | 適用導線型號 | 主要尺寸 | 重量 | |||||
| D1 | R | D2 | D2 | L1 | L2 | |||
| TY-35/6 | LGJ-35/6 | 18 | 4.8 | 18 | 9.7 | 80 | 60 | 0.29 |
| TY-50/8 | LGJ-50/8 | 18 | 5.5 | 18 | 11.0 | 80 | 60 | 0.27 |
| TY-70/10 | LGJ-70/10 | 22 | 6.5 | 22 | 13.0 | 100 | 70 | 0.36 |
| TY-95/15~20 | LGJ-95/15~20 | 26 | 7.5 | 26 | 15.0 | 125 | 80 | 0.53 |
| TY-120/7 | LGJ-120/7 | 26 | 8.0 | 26 | 17.2 | 125 | 80 | 057. |
| TY-120/20~25 | LGJ-120/20~25 | 26 | 8.6 | 0.54 | ||||
| TY-150/8~20 | LGJ-150/8~20 | 30 | 9.1 | 30 | 18.2 | 135 | 90 | 0371 |
| TY-150/25~35 | LGJ-150/25~35 | 30 | 9.5 | 30 | 19.0 | 0.69 | ||
| TY-185/10~30 | LGJ-185/10~30 | 32 | 10.3 | 32 | 20.5 | 135 | 90 | 0.74 |
| TY-185/40 | LGJ-185/40 | 34 | 10.8 | 34 | 21.5 | 0.80 | ||
| TY-240/30~40 | LGJ-240/30~40 | 36 | 11.5 | 36 | 23.0 | 145 | 00 | 0.92 |
| TY-240/55 | LGJ-240/55 | 36 | 12.0 | 36 | 24.0 | 0.89 | ||
| TY-300/15~20 | LGJ-300/15~20 | 40 | 12.5 | 40 | 25.5 | 155 | 100 | 1.52 |
| TY-300/25~40 | LGJ-300/25~40 | 40 | 12.8 | 1.49 | ||||
| TY-300/50 | LGJ-300/50 | 40 | 13.0 | 1.47 | ||||
| TY-300/70 | LGJ-300/70 | 42 | 13.5 | 40 | 27.0 | 1.46 | ||
| TY-400/20~35 | LGJ-400/20~35 | 45 | 14.5 | 45 | 29.5 | 165 | 120 | 1.76 |
| TY-400/50 | LGJ-400/50 | 45 | 14.8 | 1.71 | ||||
| TY-400/65 | LGJ-400/65 | 48 | 14.8 | 1.95 | ||||
| TY-400/95 | LGJ-400/95 | 48 | 15.5 | 45 | 31.0 | 1.87 | ||
| TY-500/35~45 | LGJ-500/35~45 | 52 | 15.8 | 52 | 32.5 | 175 | 130 |
|
| TY-500/65 | LGJ-500/65 | 52 | 16.3 |
| ||||
| TY-630/45 | LGJ-630/45 | 60 | 17.8 | 60 | 36 | 185 | 150 |
|
| TY-630/55~80 | LGJ-630/55~80 | 60 | 18.3 | |||||
