NH VV22 3×+2.5×1.5 3×240+2×120B類耐火電力電纜
產品簡介

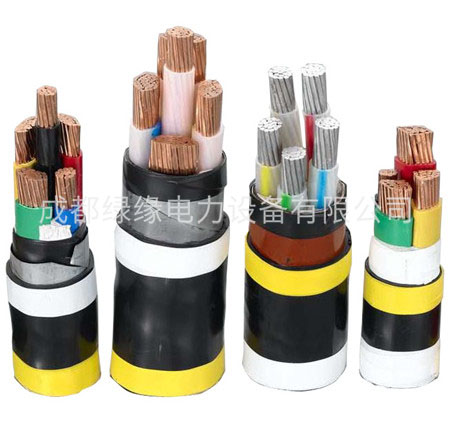

NH VV22 3×+2.5×1.5 3×240+2×120B類耐火電力電纜
敷設在室內、隧道、電纜溝或埋地等能承受機械外力的場合，但不能承受大的拉力
工頻額定電壓U0/U:0.6/1kV。
電纜導體的最高允許長期工作溫度：
阻燃聚氯乙烯：70℃/105℃.
交聯聚乙烯：90℃
電纜敷設時環境溫度應不低于0℃
電纜的彎曲半徑：
電力電纜：?jiǎn)涡倦娎|≥40D，多芯電纜≥30D 控制電纜：≥12D
B系列塑料電線：≥4D（電纜直徑小于25mm時），≥6D（電纜直徑大于25mm時）
耐火電纜外徑比：截面25mm2以下比普通同類型號產品規格大15%，截面25mm2以上比普通同類產品的規格大25%。
產品的電氣性能、物理機械性能、載流量與普通產品相同
耐火試驗標準采用IEC331或GB12666.6
NH VV22 3×+2.5×1.5 3×240+2×120參數表：
| 序號 | 芯數截面mm2 | 絕緣厚度mm | 鋼帶規格mm | 護套厚度mm | 電纜近似外徑mm |
| 89 | 3×2.5+2×1.5 | 0.8 | 2×0.2×20 | 1.8 | 16.3 |
| 90 | 3×4+2×2.5 | 1.0 | 2×0.2×20 | 1.8 | 18.6 |
| 91 | 3×6+2×4 | 1.0 | 2×0.2×25 | 1.8 | 19.9 |
| 92 | 3×10+2×6 | 1.0 | 2×0.2×25 | 1.8 | 22.5 |
| 93 | 3×16+2×10 | 1.0 | 2×0.2×25 | 1.8 | 25.6 |
| 94 | 3×25+2×16 | 1.2 | 2×0.2×25 | 1.9 | 28.5 |
| 95 | 3×35+2×16 | 1.2 | 2×0.5×30 | 2.0 | 31.3 |
| 96 | 3×50+2×25 | 1.4 | 2×0.5×30 | 2.1 | 35.8 |
| 97 | 3×70+2×35 | 1.4 | 2×0.5×30 | 2.2 | 39.8 |
| 98 | 3×95+2×50 | 1.6 | 2×0.5×35 | 2.4 | 45.5 |
| 99 | 3×120+2×70 | 1.6 | 2×0.5×35 | 2.6 | 50.9 |
| 100 | 3×150+2×70 | 1.8 | 2×0.5×35 | 2.7 | 53.5 |
| 101 | 3×185+2×95 | 2.0 | 2×0.5×45 | 2.9 | 59.8 |
| 102 | 3×240+2×120 | 2.2 | 2×0.5×45 | 3.1 | 66.4 |
