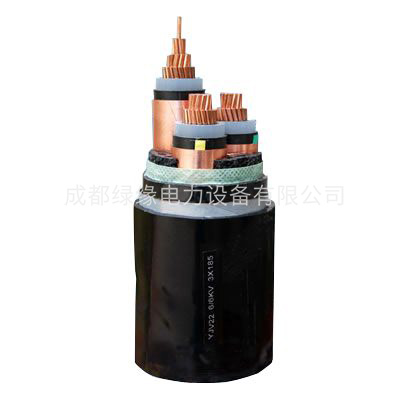

YJLV-35 3×50——3×400 高壓電纜
一、產品概述
YJLV-35 3×50-3×400 高壓電纜產品使用于交流額定電壓35KV及以下供輸配電系統固定敷設線路用，電纜導體的最高長期工作溫度90℃，短路時（最長時間不超過5S），電纜導體最高溫度不超過250℃
二、使用特性
工頻額定電壓U0/U為3.6/6kV～26/35kV。
電纜導體的最高允許工作溫度：90℃。
短路時（最長時間不超過5s）電纜導體的最高溫度不超過250℃。
電纜敷設時環(huán)境溫度應不低于0℃。
電纜彎曲直徑：三芯電纜不小于電纜外徑15倍；單芯電纜不小于電纜外徑20倍。
三、電纜額定電壓的選擇
電纜的額定電壓應適合于電纜系統的運行狀況，用U0/U（Um） kV表示。
U0－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“最高系統電壓”的******值。
YJLV-35 3×50-3×400 高壓電纜型號參數：
| 標稱截面 | 絕緣厚度mm | 護套厚度mm | 電纜近似外徑mm | 近似重量kg/km | 20℃導體電阻≤Ω/km | ||
| Gu | Al | Gu | Al | ||||
| 3×50 | 10.5 | 3.4 | 81 | 6728 | 5778 | 0.387 | 0.641 |
| 3×70 | 10.5 | 3.5 | 84 | 7581 | 6232 | 0.368 | 0.443 |
| 3×95 | 10.5 | 3.6 | 88 | 8630 | 6824 | 0.193 | 0.320 |
| 3×120 | 10.5 | 3.8 | 93 | 9688 | 7406 | 0.153 | 0.253 |
| 3×150 | 10.5 | 3.9 | 96 | 11017 | 8165 | 0.134 | 0.206 |
| 3×185 | 10.5 | 4.0 | 100 | 12390 | 8904 | 0.0991 | 0.164 |
| 3×240 | 10.5 | 4.1 | 105 | 14427 | 9863 | 0.0754 | 0.125 |
| 3×300 | 10.5 | 4.4 | 108 | 15940 | 10270 | 0.0601 | 0.100 |
| 3×400 | 10.5 | 4.5 | 116 | 19346 | 11786 | 0.0470 | 0.0778 |
