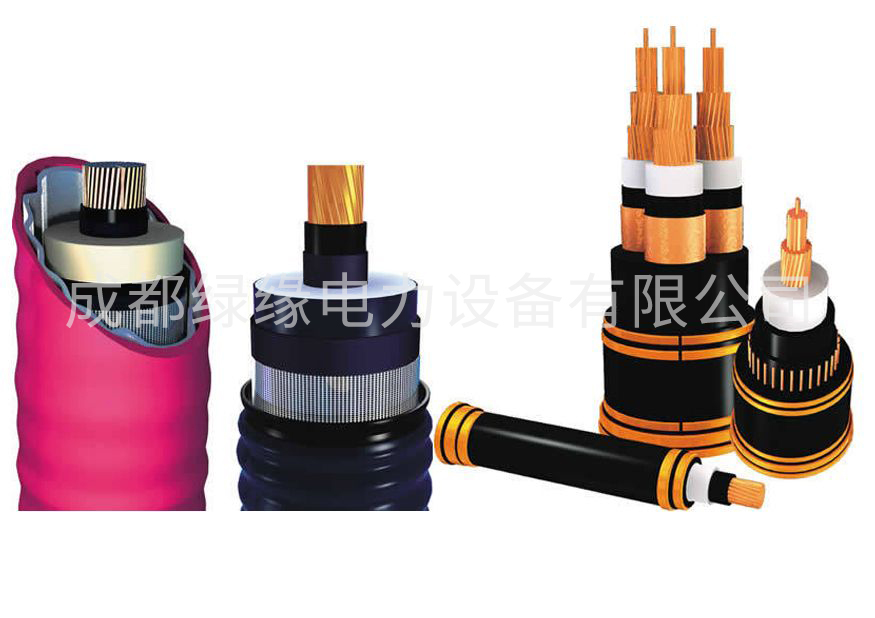

WDZN-YJY(F)WDZ-1×低煙無鹵阻燃耐火電力電纜
一、使用范圍
WDZN-YJY(F)WDZ-1×低煙無鹵阻燃耐火電力電纜適用于額定電壓450/750V及以下，有耐熱、無鹵、低煙、阻燃要求的建筑、電器開關等動力裝置場合。如別墅、賓館、醫院、政府辦公大樓、學校、家庭住宅、商場等人員密集的要求環保、安全高的場所。
二、產品特點
1、具有優異的機械物理性能，耐環境應力開裂性能好。
2、耐各種化學溶劑，在周圍各種腐蝕性媒介中比較穩定。
3、電氣、絕緣性穩定。
4、電線的耐熱性好，長期動作溫度達到90℃-150℃。
5、載流量大，過載能力強。
6、產品不含鹵族元素，燃燒時不產生氯化氫等有毒有腐蝕性的氣體。
7、燃燒時發煙量小，可視距離長，火災時，可確保不熟悉現場的人有逃生機會。
8、具有優異的阻燃性。
輻照交聯電線電纜產品的利用電子輻照加速器進行輻照改性加工的產品，使用電子輻照加速器的高能電子束流對電線電纜絕緣層及保護層進行輻照，使塑形體原相對獨立的鏈狀結構變成同層相聯，層層相聯的三維網狀結構，從而極大地提高了電線電纜產品的機械物理性能，其耐磨性、耐化學性、抗龜裂、耐老化、使用壽命等性能。
WDZN-YJY(F)WDZ-1×低煙無鹵阻燃耐火電力電纜產品參數：
| 標稱截面 | 電纜外徑 | 電纜計算重量 | 20℃導體直流電阻****** | 試驗電壓 | 90℃絕緣電阻最小值 | 參考載流量 工作溫度（135℃） | 推薦載流量A 工作溫度（90℃） | ||||||
| mm2 | mm | Kg/km | Ω/km | kv/5min | mΩ·km |
|
|
|
|
|
|
|
|
| 1.5 | 6.08 | 55.04 | 12.1 | 3.5 | 0.1 | 30 | 37 | 31 | 12 | 22 | 27 | 22 | 31 |
| 2.5 | 6.48 | 68.33 | 7.41 | 3.5 | 0.09 | 43 | 52 | 44 | 29 | 31 | 37 | 32 | 43 |
| 4 | 6.95 | 86.86 | 4.61 | 3.5 | 0.077 | 57 | 68 | 58 | 78 | 41 | 49 | 42 | 56 |
| 6 | 7.46 | 110.54 | 3.08 | 3.5 | 0.065 | 72 | 86 | 74 | 99 | 52 | 62 | 53 | 71 |
| 10 | 8.75 | 161.49 | 1.83 | 3.5 | 0.065 | 100 | 120 | 100 | 135 | 73 | 87 | 75 | 100 |
| 16 | 9.8 | 225.7 | 1.15 | 3.5 | 0.05 | 130 | 155 | 135 | 180 | 97 | 110 | 100 | 130 |
| 25 | 11.54 | 335.36 | 0.727 | 3.5 | 0.05 | 180 | 210 | 185 | 240 | 130 | 150 | 130 | 175 |
| 35 | 12.68 | 435.97 | 0.524 | 3.5 | 0.04 | 220 | 255 | 225 | 295 | 160 | 185 | 165 | 210 |
| 50 | 14.02 | 569.3 | 0.387 | 3.5 | 0.035 | 270 | 310 | 275 | 355 | 190 | 220 | 200 | 255 |
| 70 | 16.24 | 792.66 | 0.268 | 3.5 | 0.035 | 345 | 390 | 355 | 450 | 245 | 280 | 255 | 325 |
| 95 | 18.38 | 1065.32 | 0.193 | 3.5 | 0.035 | 425 | 485 | 440 | 560 | 305 | 350 | 315 | 405 |
| 120 | 20.19 | 1324.24 | 0.153 | 3.5 | 0.032 | 500 | 565 | 515 | 650 | 360 | 405 | 370 | 470 |
| 150 | 22.37 | 1626.58 | 0.124 | 3.5 | 0.032 | 575 | 645 | 595 | 745 | 415 | 465 | 430 | 540 |
| 185 | 24.92 | 2032.75 | 0.0991 | 3.5 | 0.032 | 670 | 745 | 695 | 860 | 480 | 540 | 500 | 620 |
| 240 | 27.97 | 2626.4 | 0.0754 | 3.5 | 0.032 | 805 | 890 | 835 | 1030 | 580 | 640 | 600 | 745 |
| 300 | 30.84 | 3231.8 | 0.0601 | 3.5 | 0.03 | 1095 | 1200 | 1120 | 1360 | 790 | 870 | 800 | 990 |
