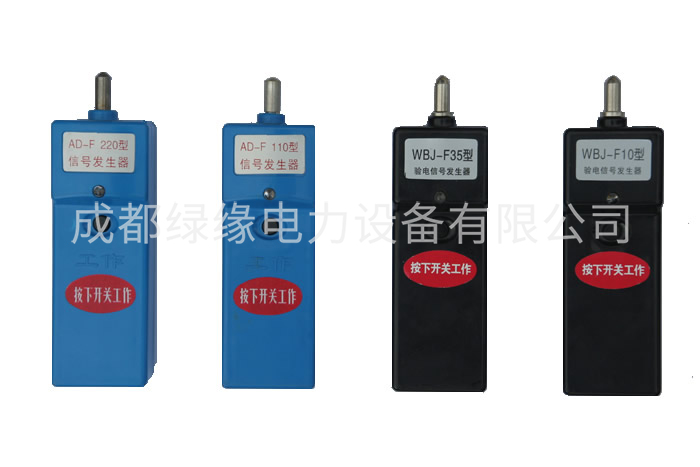

10KV驗電器信號發生器

一、信號發生器產品性能及特點

1.目前，電力部門使用大多數為電容型、語言式、聲光式高壓驗電器，高壓驗電器本身雖設有自檢開關，但只能檢測高壓驗電器本身的電路狀況，對于電路外來、來自高壓信號的檢驗卻無能為力，為此我們特研制開發了WBJ驗電信號發生器。
2.驗電信號發生器產品能可靠地產生與驗電器啟動電壓相同高頻高壓信號，以此來驗證高壓驗電器完好性，尤其是全部停電的作業現場，對確保設備與工作人員生命有著及其重要的現實意義。
3.WBJ驗電信號發生器設計安全可靠，產生的高壓信號只適用于驗電器所需電流強度，對人體無任何危害性，產生高壓信號時即使用手觸摸電極頭也不會有觸電感覺。為廣大電業人員理想可靠的安全檢驗工具。

二、信號發生器技術參數
1.適用范圍：0.1KV、6KV、10KV、22KV、35KV、66KV、110KV、220KV、500KV
2. 任何電壓等級的近電報警安全冒。
3. 220KV驗電信號發生器可用于0.3KV以上各種規格驗電器，對驗電器無損壞。

三、技術參數
1.10KV型輸出電壓：工頻0-4KV(10KV啟動電壓1.5-4KV）
2.6-35KV型輸出電壓：工頻0-12KV（35KV啟動電壓5.25-14KV）
3.6-110KV型輸出電壓：工頻0-35KV（110KV啟動電壓16.5-44KV）
4.6-220KV型輸出電壓：工頻0-60KV（220KV啟動電壓33-88KV）
注：一般驗電器啟動電壓控制范圍在（0.15-0.3）倍額定電壓

四、信號發生器使用環境條件
1. 空氣溫度：-25℃～+55℃ 2. 相對濕度：不大于90%
3. 外形尺寸：28mm×40mm×130mm 4. 工作壽命：不低于15000次
5. 電源電壓：9V電池1節（可使用一年）
6. 使用場合：室內外無雨天氣

五、信號發生器使用方法
選用與高壓驗電器相同電壓等級信號發生器。手持驗電器工作部分（驗電器頭），將發生器的電極頭、接觸被測高壓驗電器電極頭，按下開關工作。此時高壓驗電器發出語言、聲光信號表明高壓驗電器的性能完好，如無語言、聲光信號表明高壓驗電器有故障不能使用。
檢測近電報警安全冒時只需將信號發生器的電極靠近報警器，按下開關工作既可。
10KV驗電器信號發生器
六、信號發生器注意事項
1.信號發生器設有“電源指示”，使用時指示燈不亮，應更換電池后再使用。
2.信號發生器不用時應放在干燥通風處，以免受潮。
