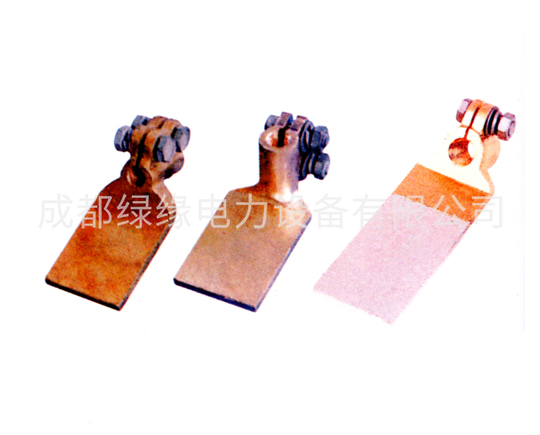

平板式銅抱桿線夾（連接銅排）
一、產品用途
抱桿線夾適用于電力變壓器柱上開關，真空斷路器，高壓電氣的圓棒接線柱頭與異線母排，端子的連接，當a=0°時為A型a=30°時為B型，a=90°時為D型。
二、結構特點
抱桿線夾抱桿端采用螺套加側開逢設計原理，線夾安裝在設備電桿上后，再擰緊開逢兩側螺絲，具有電氣接觸面積大，接觸緊密牢固等優點，另一側分別采用壓板、平板、圓管等不同方式與母排，導線，接線端子連接，適用范圍廣。
平板式銅抱桿線夾（連接銅排）型號參數：
| 型號 | 適用導線截面mm2 | 主要尺寸 | 鎖緊螺栓 | ||||
| M | D | L | A | B | |||
| SBT--P-M12A(B、D) | 12 | 12 | 22 | 40 | 7 | 50 | 2×M8 |
| SBT-P-M14A(B、D) | 14 | 14 | 26 | 42 | 7 | 50 | |
| SBT-P-M16A(B、D) | 16 | 16 | 26 | 42 | 7 | 50 | |
| SBT-P-M18A(B、D) | 18 | 18 | 30 | 44 | 8 | 63 | |
| SBT-P-M20A(B、D) | 20 | 20 | 30 | 44 | 8 | 63 | |
| SBT-P-M22A(B、D) | 22 | 22 | 36 | 46 | 9 | 70 | 2×M10 |
| SBT-P-M24A(B、D) | 24 | 24 | 36 | 46 | 9 | 70 | |
| SBT-P-M30A(B、D) | 30 | 30 | 45 | 65 | 10 | 80 | 2×M12 |
| SBT-P-M14A(B、D)-63 | 14 | 14 | 26 | 45 | 7 | 63 | 2×M8 |
| SBT-P-M14A(B、D)-63 | 16 | 16 | 26 | 45 | 7 | 63 | |
| SBT-P-M18A(B、D)-80 | 18 | 18 | 30 | 45 | 7 | 80 | |
| SBT-P-M20A(B、D)-80 | 20 | 20 | 30 | 45 | 7 | 80 | |
| SBT-P-M22A(B、D)-80 | 22 | 22 | 36 | 50 | 8 | 80 | 2×M10 |
| SBT-P-M24A(B、D)-80 | 24 | 24 | 36 | 50 | 8 | 80 | |
| SBT-P-M30A(B、D)-100 | 30 | 30 | 45 | 65 | 10 | 100 | 2×M12 |
