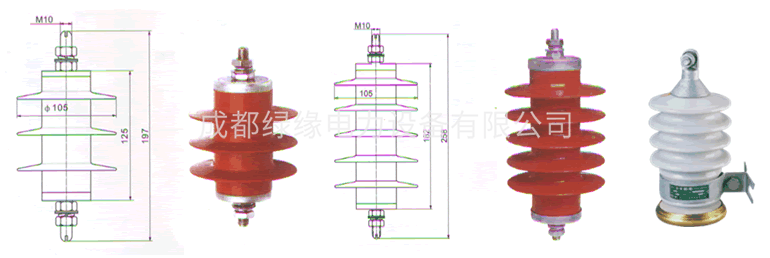

HY5CZ-3.8/13.5 HY5CZ-7.6/24高壓氧化鋅避雷器
產品信息
HY5CZ-3.8/13.5、HY5CZ-7.6/24復合絕緣金屬氧化物避雷器是90年代的國際高科技產品，它將金屬氧化物避雷器和復合絕緣材料的優異性集于一體，成為原瓷套型避雷器的更新換代產品。主要用于電壓等級為0.22~220KV的發電、輸電、變電、配電系統中，用于限制可能出現的各種過電壓，以保證電氣設備的安全運行。
HY5CZ-3.8/13.5、HY5CZ-7.6/24復合絕緣金屬氧化物避雷器由于具有殘壓低、通流容量大、響應時間快、陡波特性平坦等一系列優異性，因此，不僅能有效地限制雷電過電壓和操作過電壓（如切高壓電機、切空載變壓器、投切電容器組等引起的過電壓）對電器設備的危害，而且能抑制異常快速過電壓對固體器件的損害。
復合絕緣氧化物避雷器由氧化鋅非線性高性能電阻片疊裝成整體，采用特殊工藝將電阻片制成芯體，然后再采用一次成型工藝用復合絕緣材料封裝成一體，來取代傳統的瓷套型結構。
HY5CZ-3.8/13.5、HY5CZ-7.6/24高壓氧化鋅避雷器規格參數：
| 避雷器型號 | 使用場所 | 電壓等級(KV) | 避雷器額定電壓（KV） 有效值 (KV) | 有間隙避雷器 | 殘壓峰值（KV）（不大于） | ||||
| 工頻放電電壓（KV）有效值不小于 | 1.2/50沖擊放電電壓（KV） | 8/20雷電沖擊電流下 | ******電導電流（μA） | 30/60操作沖擊電流下8/20 | 1/4陡坡沖擊電流 | ||||
| HY5CZ-3.8/13.5 | 電站型 | 3 | 3.8 | 8.0 | 12.0 | 20 | 12.0 | 10 | 13.5 |
| HY5CZ-7.6/24 | 6 | 7.6 | 16.0 | 24.0 | 20 | 24.0 | 19.5 | -- | |
| HY5CZ-12.7/41 | 10 | 12.7 | 26.0 | 41 | 20 | 41.0 | 35.0 | 46.0 | |
| HY5CZ-42/124 | 35 | 42 | 80 | 124 | 20 | 124 | 100 | 143 | |
