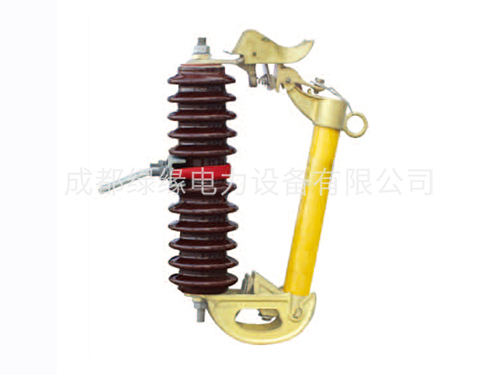

RW3-12/100A RW3-12/200A戶外高壓陶瓷跌落式熔斷器
一、產品概述
RW3-12/100A RW3-12/200A戶外高壓陶瓷跌落式熔斷器及拉負荷跌落式熔斷器是戶外高壓保護電器。它裝置在配電變壓器高壓側或配電線支干線路上、用作變壓器和線路的短路、過載保護及分、合負荷電流。跌落式熔斷器由絕緣支架和熔絲管二部分組成，靜觸頭安裝在絕緣支架兩端，動觸頭安裝在熔絲管兩端，熔絲管由內層的消弧管和外層的酚醛紙管或環氧玻璃布管組成。拉負荷跌落式熔斷器增加彈性輔助觸頭及滅弧罩，以分、合負荷電流。
RW3-12/100A RW3-12/200A戶外高壓陶瓷跌落式熔斷器在正常運行時，熔絲管借熔絲張緊后形成閉合位置。當系統發生故障時，故障電流使熔絲迅速熔斷，并形成電弧，消弧管受電弧灼熱、分解出大量的氣體，使管內形成很高壓力，并沿管道形成縱吹，電弧被迅速拉長而熄滅。熔絲熔斷后，下部動觸頭失去張力而下翻，使鎖緊機構釋放熔線管，熔絲管跌落，形成明顯的開斷位置。當需要拉負荷時，用絕緣桿拉開動觸頭，此時主動、靜觸頭分離，輔助觸頭仍然接觸，繼續用絕緣桿拉動觸頭，輔助觸頭也分離，在輔助觸頭之間產生電弧，電弧在滅弧罩狹縫中被拉長，同時滅弧罩產生氣體，在電流過零時，將電弧熄滅。
二、產品用途
戶外跌落式熔斷器適用于35kv及以下電壓頻率50Hz電力系統中，作輸電線路、電力變壓器過載和短路保護，分合額定負荷電流只用，機械壽命≥2000次。
三、使用條件
1.適用于環境溫度上限40℃，下限-30℃之內。
2.海拔不超過1000m，風速不大于35m/s
3.熔斷器不適用于下述場所
RW3-12kv戶外高壓陶瓷跌落式熔斷器技術參數:
| 型號 | 額定電壓kv | 額定電流A | 開斷電流A | 沖擊電壓BIL | 工頻耐壓 | 爬距mm | 重量Kg | 外形尺寸cm |
| RW3-12/100A | 12 | 100 | 6300 | 110 | 42 | 240 | 6.0 | 48×11.5×28 |
| RW3-12/200A | 12 | 200 | 8000 | 110 | 42 | 240 | 6.0 |
