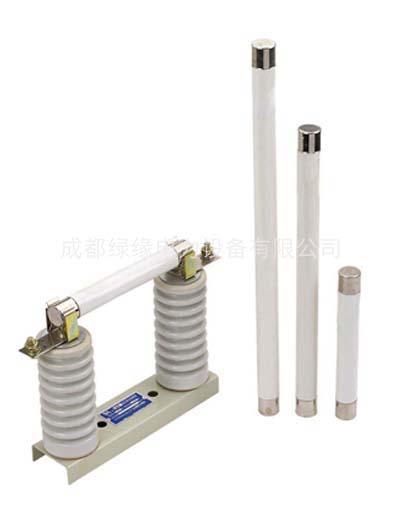

XRNP1高壓限流熔斷器電壓互感器保護用
一、產品用途
本產品使用于戶內交流50Hz，額定電壓3.6-40.5KV系統作為電壓互感器的過載及短路保護之用。(通過了國家高壓電器質量監督檢測中心型式試驗，產品符合GB15166.2和IEC282-1)。
一、基本參數
|
型號 |
額定電壓(KV) |
額定電流(KA) |
開斷能力(KA) |
|
XRNP1-12/-50 |
12(10) |
0.2,0.5,1,2,3.15 |
50 |
|
XRNP1-40.5/-31.5 |
40.5(35) |
0.2,0.5,1,2,3.15 |
50 |
|
XPNR1-24/-50 |
24(20) |
0.2,0.5,1,2,3.15 |
|
二、參數
3.6/40.5KV(I) 型熔斷件
|
型號 |
額定電壓(KV) |
額定電流(A) |
熔管尺寸(mm) |
額定開斷電流(KA) |
備注 |
|
XRNP1 |
3.6 |
0.2 |
25X195 |
50 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
|||||
|
5 |
|||||
|
XRNP1 |
24 |
0.2 |
25X354 |
50 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
|||||
|
XRNP1 |
40.5 |
0.2 |
25X465 |
31.5 |
平帽 |
|
0.3 |
|||||
|
0.5 |
|||||
|
1 |
|||||
|
2 |
|||||
|
3.15 |
